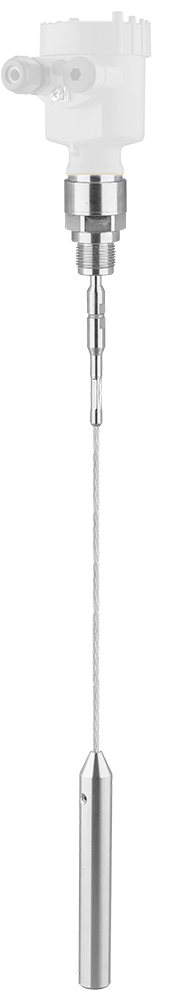

VEGAFLEX 82

TDR-传感器用于持续性粒料物位测量

通用型 TDR 传感器,用于轻质固料


应用范围

绳型或棒型传感器。即便在会严重起尘、形成冷凝物或附着物的应用场合,传感器也能提供准确可靠的读数。
使用VEGAFLEX 82免维护完成各种轻重粒料测量。测量不受灰尘,冷凝或粘着等因素影响,测量结果精确可靠。 VEGAFLEX 82 为经济安全型测量方案。

您的获益

  • 导航操作能简易,省时并安全地完成启用
  • 可截短测量电极标准简易,确保计划的最大灵活性
  • 可截短测量电极标准简易,确保计划的最大灵活性

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

导波物位-雷达 – 测量所有固料的最佳选择

用于固体料物位测量的最佳选择导波物位-雷达VEGAFLEX 82在不同工业行业中有着广阔的应用市场 – 从化工到能源,水泥、塑料生产以及粮食仓储。操作安全可靠,测量准确,即使在典型的复杂环境下测量固料物位,比如:粉尘、噪音或发生变化的介电常数。
导波物位-雷达在固料物位测量工作出色,比如:

  • 测量粮仓物位
  • 测量塑料物位
  • 测量水泥仓物位

其他应用

Raw meal silo

Raw meal silo

Level measurement and point level detection in raw meal silos

参考应用

助熔剂料仓

助熔剂料仓的料位测量

助熔剂料仓的料位测量

参考应用

染料包装机料斗

染料包装料位限位测量

染料包装料位限位测量

参考应用

中型固体料仓

固体料仓料位及限位测量

固体料仓料位及限位测量

参考应用
技术参数
量程 - 距离
  • 75 m [Meter - Foot]
过程温度
  • -40 ... 200 °C [°C - °F]
过程压力
  • -1 ... 40 bar [Bar - kPa - psi]
测量精度
  • ± 2 mm
型式
  • Basic version for exchangeable cable ø 4, ø 6 PA coat.
  • Basic version for exchangeable cable ø 6, ø11 PA coat., rod ø16
  • Exchangeable rod ø 16 mm
  • Exchangeable cable ø 2 mm with gravity weight
  • Exchangeable cable ø 6 mm with gravity weight
  • Exchangeable, PA-coated steel cable ø 6 mm with gravity weight
  • Exchangeable, PA-coated steel cable ø 11 mm with gravity weight
接液材料
  • 316L
  • 镍基热强合金 C22
  • Pa
螺纹连接
  • ≥ G¾, ≥ ¾ NPT
法兰连接
  • ≥ DN25, ≥ 1"
密封材料
  • EPDM
  • FKM
  • FFKM
外壳材料
  • 塑料
  • 不锈钢,精密铸件
  • 不锈钢,经电解抛光
防护等级
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
输出
  • Profibus PA
  • Foundation Fieldbus
  • 4 … 20 mA/HART - two-wire
  • Modbus
  • 4 … 20 mA/HART - four-wire
环境温度
  • -40 ... 80 °C
许可证
适用范围
  • ATEX / 欧洲
  • CSA / 加拿大
  • FM/美国
  • EAC (GOST) / 白俄罗斯
  • EAC (GOST) / 哈萨克斯坦
  • EAC (GOST) / 俄罗斯
  • IEC / 全球
  • KOSHA / 朝鲜
  • NEPSI / 中国
  • UKR Sepro / 乌克兰
  • INMETRO / 巴西
  • CCOE / 印度
  • UKEX
防爆
  • Intrinsic safety "i"
  • Flameproof enclosure "d"
  • Dust explosion protection through housing "t"
船用许可证
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
溢出保护
  • 水资源法
  • VLAREM II
SIL认证
  • SIL2
显示与操作
操作
  • Plicscom
  • PC, PACTware and DTM
  • HART-Communicator
  • Software (e. g. AMS™, PDM)
显示
  • 显示/操作模块 PLICSCOM
  • VEGADIS 81
  • VEGADIS 82
