VEGAPULS C 22

Wired radar sensor for continuous level measurement

For standard measuring tasks, IP66/IP68, Type 6P

应用范围

Lateral cable outlet, measuring range up to 15 m, accuracy ±2 mm, 4 ... 20 mA, HART, SDI-12 or Modbus output, Ex approval optional
VEGAPULS C22非常适用于在保护方式要求高的简单应用中非接触测量物位。典型应用是水处理、 泵站、雨水溢流池、明渠流量测量和监控水位

您的获益

  • Exact measurement results independent of medium, process and environmental conditions
  • Low overall height and reliable measurement even in case of flooding
  • 采用非接触式 80 GHz 雷达技术，运行免维护

适用配件

龙门框，支架可调

龙门框，用于顶部安装

Mounting angle with adjustable bracket
其他配件

基本价格

¥ 7,172.11

有关价格和交货时间的准确信息请参见配置器。

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

其他应用

清水池

清水池液位测量

清水池液位测量

参考应用

高位水箱

Level measurement in the elevated tank

高位水箱液位测量

参考应用

养殖池

养殖池液位测量

养殖池液位测量

参考应用

CSO 调蓄池

CSO 调蓄池水位测量

CSO 调蓄池水位测量

参考应用
技术参数
量程 - 距离
  • 15 m [Meter - Foot]
过程温度
  • -40 ... 80 °C [°C - °F]
过程压力
  • -1 ... 3 bar [Bar - kPa - psi]
测量精度
  • ± 2 mm
频率
  • 80 GHz
发射角
  • 8°
接液材料
  • PVDF
螺纹连接
  • G1½, 1½ NPT, R1½
密封材料
  • FKM
外壳材料
  • 外壳材料
防护等级
  • IP66/IP68 (3 bar), Type 6P
输出
  • 4 … 20 mA/HART
  • Modbus
  • SDI-12
环境温度
  • -40 ... 80 °C
许可证
适用范围
  • ATEX / 欧洲
  • IEC / 全球
  • NEPSI / 中国
  • UKR Sepro / 乌克兰
  • INMETRO / 巴西
  • CCOE / 印度
  • KTL Korea
  • CSA / USA and Canada
  • FM / USA and Candada
  • TIIS / Japan
  • IA
  • UKEX
防爆
  • Intrinsic safety "i"
  • Dust explosion protection through housing "t"
  • Encapsulation "m"
食品/医药
  • FDA
船用许可证
  • ABS
  • CCS
  • GL
  • LR
  • NK
  • RINA
溢出保护
  • 水资源法
  • VLAREM II
显示与操作
操作
  • PC, PACTware and DTM
  • 智能手机 / 平板 / PC（蓝牙连接）

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

产品目录

雷达

    • ZH
    • EN
    • DE
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • TR
下载

产品信息

VEGAPULS C 11, C 21, C 22, C 23, 11, 21, 31

    • ZH
    • EN
    • US
    • DE
    • DA
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • SV
    • TR
下载

产品数据表

VEGAPULS C 22

4 … 20 mA/HART - 两线制

    • ZH
    • EN
    • US
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

操作说明书

VEGAPULS C 22

4 … 20 mA/HART - 两线制

    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

该产品的更多下载

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
控制器
显示仪表
无线通信
安全栅
配件

VEGAMET 141

1 x 4 … 20 mA sensor input, 1 x 4 … 20 mA current output, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

¥ 4,003.59

基本价格

产品细节

VEGAMET 142

2 x 4 … 20 mA sensor inputs, 2 x 4 … 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

¥ 5,188.96

基本价格

产品细节

VEGAMET 341

1 x 4 … 20 mA sensor input, 1 x 4 … 20 mA current output, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

¥ 4,353.89

基本价格

产品细节

VEGAMET 342

2 x 4 … 20 mA sensor inputs, 2 x 4 … 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

¥ 5,539.26

基本价格

产品细节

VEGAMET 841

1 x 4 ... 20 mA sensor input, 1 x 4 ... 20 mA current output, 3 x operating relay, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

¥ 4,713.23

基本价格

产品细节

VEGAMET 842

2 x 4 ... 20 mA sensor inputs, 2 x 4 ... 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

¥ 5,889.56

基本价格

产品细节

VEGAMET 861

1 x 4 ... 20 mA/HART sensor input, 2 x digital inputs, 1 x 4 ... 20 mA current output, 4 x operating relay, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

¥ 6,598.07

基本价格

产品细节

VEGAMET 862

2 x 4 ... 20 mA/HART sensor inputs, 4 x digital inputs, 3 x 4 ... 20 mA current outputs, 6 x operating relays, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

¥ 7,900.96

基本价格

产品细节

VEGAMET 391

Measured value indication, simple control functions, remote enquiry of measured data. optimized for water/sewage water industry

产品细节

VEGATOR 141

Transmission of 4 ... 20 mA signals for level signalling

¥ 2,804.66

基本价格

产品细节

VEGATOR 142

Transmission of 4 ... 20 mA signals for level signalling

¥ 4,002.46

基本价格

产品细节

VEGADIS 82

External measured value display and adjustment for 4 ... 20 mA/HART sensors

¥ 2,398.99

基本价格

产品细节

VEGADIS 176

Abgesetzte Anzeige zum Einsatz in 4 … 20 mA-Stromschleife

¥ 2,162.82

基本价格

产品细节

VEGAMET 841

1 x 4 ... 20 mA sensor input, 1 x 4 ... 20 mA current output, 3 x operating relay, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

¥ 4,713.23

基本价格

产品细节

VEGAMET 842

2 x 4 ... 20 mA sensor inputs, 2 x 4 ... 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

¥ 5,889.56

基本价格

产品细节

VEGAMET 861

1 x 4 ... 20 mA/HART sensor input, 2 x digital inputs, 1 x 4 ... 20 mA current output, 4 x operating relay, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

¥ 6,598.07

基本价格

产品细节

VEGAMET 862

2 x 4 ... 20 mA/HART sensor inputs, 4 x digital inputs, 3 x 4 ... 20 mA current outputs, 6 x operating relays, 1 x fail safe relay (instead of operating relay), on-site display, 4-button and smartphone operation

¥ 7,900.96

基本价格

产品细节

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Measured data enquiry and remote parameter adjustment for a HART sensor

产品细节

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Single channel separator for 4 … 20 m/HART sensors

¥ 1,728.90

基本价格

产品细节

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Double channel separator for 4 … 20 m/HART sensors

¥ 2,553.80

基本价格

产品细节

VEGATRENN 151

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Single channel separator in two-wire technology for 4 … 20 mA sensors

¥ 1,514.20

基本价格

产品细节

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Double channel separator in two-wire technology for 4 … 20 mA sensors

¥ 2,214.80

基本价格

产品细节

龙门框，支架可调

¥ 767.27

基本价格

产品细节

龙门框，用于顶部安装

¥ 331.09

基本价格

产品细节

Mounting bracket for plastic vessel

¥ 767.27

基本价格

产品细节

Mounting angle with adjustable bracket

¥ 1,311.93

基本价格

产品细节

Mounting bracket 200 mm with fixed sensor holder

¥ 650.88

基本价格

产品细节

Hygienic adapter (G1½“) suitable for VEGAPULS 11, 21, 31, VEGAPULS C 11, C 21, C 22 and VEGAPULS Air 41

¥ 933.38

基本价格

产品细节

锁紧螺母

产品细节

Universal flange for VEGAPULS BASIC line

¥ 904.00

基本价格

产品细节

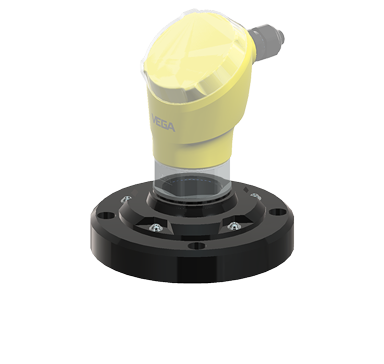

Alignment device for vessel wall mounting for radar sensors with 1½" thread
