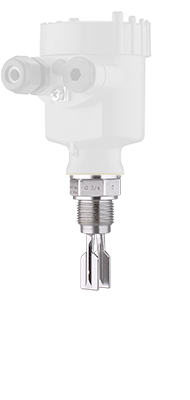

VEGASWING 61

音叉液位开关

适用于液体（密度：> 0.5 … 2.5 g/cm³），紧凑型

应用范围

仪表可直接在安装位置以毫米级精度可靠地检测介质限位，提供多种过程连接、许可、外壳及电子部件供选择。
VEGASWING 61 是一款适用于测量所有液体的通用型振动式液位开关。无论安装在哪个位置，液位开关都能以毫米级的精度可靠地检测液体的限位。仪表可在容器或管道中用于低位或高位报警，具备溢流保护认证，还可用作空转保护或泵保护。VEGASWING 61 检测安全可靠，可广泛用于各种应用场合。

您的获益

  • Precise and reliable function due to product-independent switching point
  • Low maintenance costs
  • Minimum time and cost expenditure thanks to simple setup without medium

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

其他应用

压载水舱液位及限位测量

抗横倾系统

压载水舱液位及限位测量

参考应用
原料乳储罐液位、压力测量及限位检测

原料乳储罐

原料乳储罐液位、压力测量及限位检测

参考应用
燃油舱液位及限位测量

燃油舱

燃油舱液位及限位测量

参考应用
CIP 清洗液储罐物位及限位测量

CIP 清洗液储罐

CIP 清洗液储罐物位及限位测量

参考应用
技术参数
Measuring range - Distance
  • - [Meter - Foot]
Process temperature
  • -50 ... 250 °C [°C - °F]
Process pressure
  • -1 ... 64 bar [Bar - kPa - psi]
Version
  • Standard
  • Hygienic applications
  • with gas-tight leadthrough
  • with temperature adapter
Materials, wetted parts
  • PFA
  • 316L
  • Alloy C22 (2.4602)
  • Alloy 400 (2.4360)
  • ECTFE
  • Enamel
Threaded connection
  • ≥ G¾, ≥ ¾ NPT
Flange connection
  • ≥ DN25, ≥ 1"
Hygenic fittings
  • Clamp ≥ 1" - DIN32676, ISO2852
  • Slotted nut ≥ 1½", ≥ DN40 - DIN 11851
  • Varivent ≥ DN25
  • hygienic fitting F40 with compression nut
  • SMS 1145 DN51
  • SMS DN38
  • Hygienic fittings ≥ DN25 - DIN11864-1-A
  • Hygienic flange connection DIN11864-2-A; DN60(ISO)ø60,3
  • SMS socket piece DN38 PN6
Seal material
  • no media contact
Housing material
  • Plastic
  • Aluminium
  • Stainless steel (precision casting)
  • Stainless steel (electropolished)
Protection rating
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP65
Output
  • Relay (DPDT)
  • Contactless electronic switch
  • Transistor (NPN/PNP)
  • Two-wire
  • NAMUR
Ambient temperature
  • -40 ... 70 °C
许可证
Scope
  • ATEX / Europe
  • CSA / Canada
  • FM / USA
  • EAC (GOST) / Belarus
  • EAC (GOST) / Kazakhstan
  • EAC (GOST) / Russia
  • IEC / worldwide
  • KOSHA / Korea
  • NEPSI / China
  • UKR Sepro / Ukraine
  • INMETRO / Brazil
  • CCOE / India
Explosion protection
  • Flameproof enclosure "d"
  • Dust ignition protection "t"
Foodstuffs/Pharma
  • 3A
  • EHEDG
  • FDA
Ship approval
  • ABS
  • BV
  • CCS
  • DNV
  • GL
  • LR
  • RINA
  • RMROS
Overfill protection
  • WHG
  • VLAREM II
SIL qualification
  • SIL2
显示与操作
Indication
  • Pluggable display module PLICSLED
