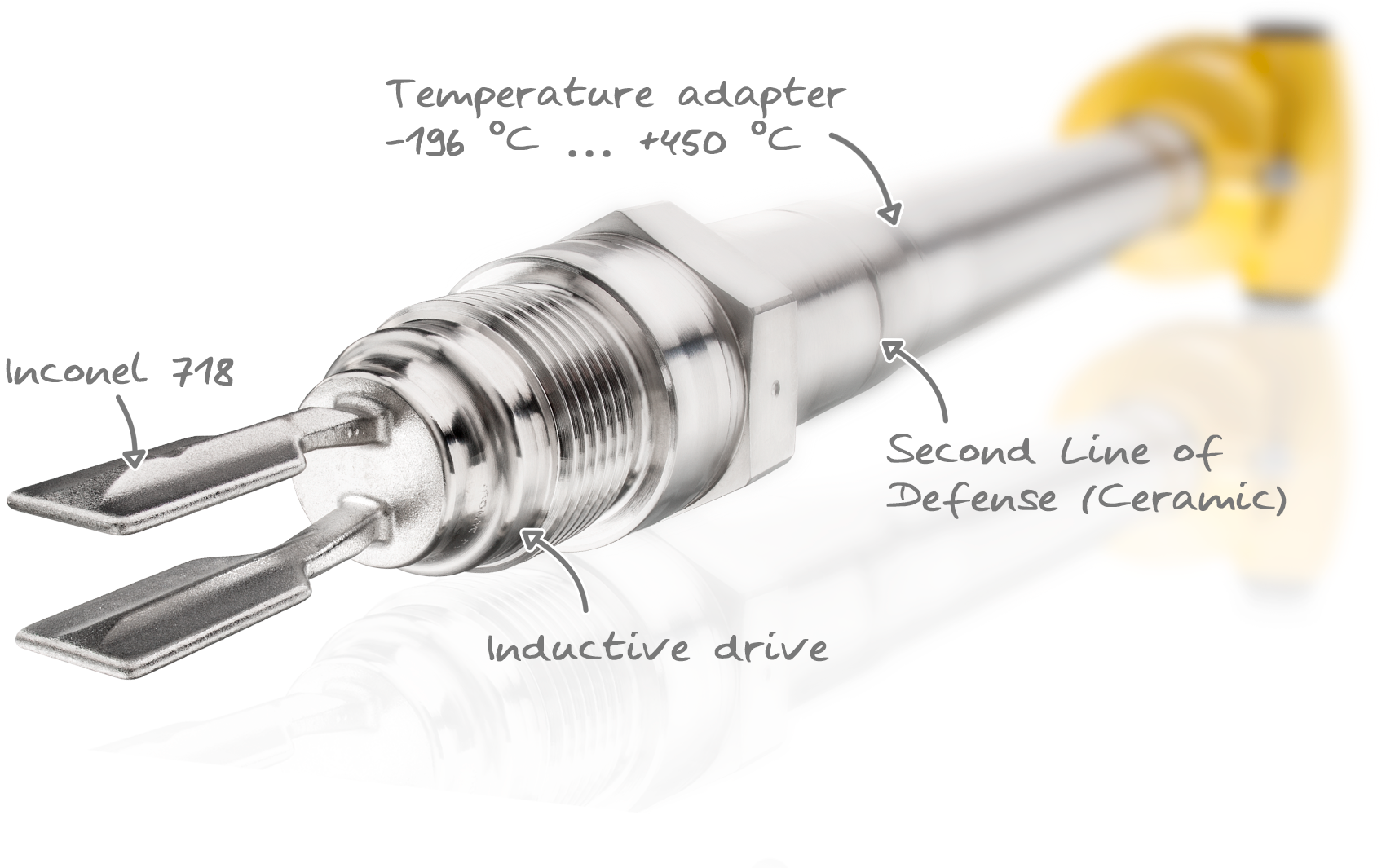

VEGASWING 66

音叉液位开关，用于极端过程温度及压力

适用于液体（密度：> 0.42 … 2.5 g/cm³），高温型

应用范围

可选紧凑型或配置长至 3 m 的延长管。提供多种过程连接、许可、外壳及电子部件供选择。
VEGASWING 66 是一款适用于所有液体的通用型液位开关。仪表提供紧凑型或带延长管的版本，能够以毫米级精度可靠地检测介质限位。液位开关可用于高位或低位报警，用于各类容器或蒸汽锅炉中。VEGASWING 66 检测安全可靠，具备广泛的过程温度及过程压力范围。

您的获益

  • Precise and reliable function due to product-independent switching point
  • Low maintenance costs
  • High reliability through monitored sensor element

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

其他应用

液化天然气 (LNG) 应用的压力、液位及限位测量

LNG 船液货舱

液化天然气 (LNG) 应用的压力、液位及限位测量

参考应用
放空罐液位及限位测量

放空罐

放空罐液位及限位测量

参考应用
在制备蒸汽时测量液位和限位

蒸汽锅炉

在制备蒸汽时测量液位和限位

参考应用
分馏塔液位和限位测量

分馏塔

分馏塔液位及限位测量

参考应用
技术参数
Process temperature
  • -196 ... 450 °C [°C - °F]
Process pressure
  • -1 ... 160 bar [Bar - kPa - psi]
Version
  • Compact version
  • with gas-tight leadthrough
  • with tube extension
Materials, wetted parts
  • 316L
  • Alloy C22 (2.4602)
  • Inconel 718
Threaded connection
  • G1, 1 NPT, R1
Flange connection
  • ≥ DN50, ≥ 2"
Seal material
  • no media contact
Housing material
  • Plastic
  • Aluminium
  • Stainless steel (precision casting)
  • Stainless steel (electropolished)
Protection rating
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP65
Output
  • Relay (DPDT)
  • Transistor (NPN/PNP)
  • Two-wire
Ambient temperature
  • -40 ... 70 °C
许可证
Scope
  • ATEX / Europe
  • CSA / Canada
  • EAC (GOST) / Belarus
  • EAC (GOST) / Russia
  • IEC / worldwide
  • UKR Sepro / Ukraine
  • INMETRO / Brazil
  • CCOE / India
Explosion protection
  • Intrinsic safety "i"
  • Flameproof enclosure "d"
Ship approval
  • BV
  • GL
Overfill protection
  • WHG
  • VLAREM II
SIL qualification
  • SIL2
Steam boiler approval
  • EN12952-11, EN12953-9
显示与操作
Indication
  • Pluggable display module PLICSLED
