VEGAPULS 6X

雷达物位计，用于液体和固料的连续物位测量

全能型雷达仪表：VEGAPULS 6X 将 VEGAPULS 60 系列所有产品的优势集于一身

应用范围

VEGAPULS 6X 是一款通用型连续物位测量仪表，可在任何过程条件下测量所有液体和固体介质的物位。凭借以实际应用为导向的仪表配置和调试，VEGAPULS 6X 为各种物位测量应用提供准确可靠、经济高效的解决方案。通过各种型式的天线系统，VEGAPULS 6X 可在各种应用中实现运行免维护。

您的获益

  • 测量精准，不受工况条件影响
  • 采用非接触式测量，运行免维护
  • 以实际应用为导向的仪表配置，选型更简便

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

THE 6X® 雷达物位计

VEGAPULS 6X 雷达物位计

一款不分液体和固料的雷达物位计

无论您需要测量的介质是液体、固料、高温、低温，还是具有腐蚀性，VEGAPULS 6X 可以满足您的所有应用。

新型雷达物位计 VEGAPULS 6X 将之前 80 GHz, 26 GHz 和 6 GHz 物位仪表的优点集于一身，包括 VEGAPULS 61, 62, 63, 64, 65, 66, 67, 68 和 VEGAPULS 69。

» 了解更多

其他应用

注射用水储罐

纯净水储罐液位及压力测量

注射用水储罐的液位和压力测量

参考应用

液体储罐

液体储罐

在液体成品罐中测量液位和限位

参考应用

锂沉淀反应器

锂沉淀反应器

锂沉淀反应器液位测量

参考应用

泡沫颗粒筒仓

泡沫颗粒筒仓

泡沫颗粒筒仓料位及限位测量

参考应用
技术参数
量程 - 距离
  • 120 m [Meter - Foot]
过程温度
  • -196 ... 450 °C [°C - °F]
过程压力
  • -1 ... 160 bar [Bar - kPa - psi]
测量精度
  • ± 1 mm
频率
  • 6 GHz
  • 26 GHz
  • 80 GHz
发射角
  • ≥ 3°
接触介质材料
  • PTFE
  • PVDF
  • 316L
  • PP
  • PEEK
螺纹连接
  • ≥ G¾, ≥ ¾ NPT
法兰连接
  • ≥ DN20, ≥ ¾"
卫生型连接
  • 卡箍 ≥ 1½" - DIN32676, ISO2852
  • 螺纹管接头 ≥ 2", DN50 - DIN 11851
  • Varivent ≥ DN25
  • 卫生型法兰压板连接 - DN32
  • 卫生型圆螺母连接 - F40
  • 卫生型螺纹接头 ≥ DN50 管径 ø53 - DIN11864-1-A
  • 卫生型法兰连接 ≥ DN50 - DIN11864-2
  • 卫生型卡箍 ≥ DN50 管径 ø53 - DIN11864-3-A
  • DRD 连接 ø 65 mm
  • SMS 1145 DN51
密封材料
  • EPDM
  • FKM
  • FFKM
  • 石墨及陶瓷
  • PTFE
外壳材料
  • 塑料
  • 铝
  • 不锈钢（精密铸件）
  • 不锈钢（电解抛光）
防护等级
  • IP66/IP68 (0.2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP69
输出
  • Profibus PA
  • 两线制：4 … 20 mA/HART
  • Modbus
  • 四线制：4 … 20 mA/HART
  • 以太网 APL
环境温度
  • -40 ... 80 °C
许可证
适用范围
  • ATEX / 欧洲
  • EAC (GOST) / 白俄罗斯
  • EAC (GOST) / 哈萨克斯坦
  • EAC (GOST) / 俄罗斯
  • IEC / 全球
  • KOSHA / 韩国
  • NEPSI / 中国
  • UKR Sepro / 乌克兰
  • IEC / 澳大利亚
  • INMETRO / 巴西
  • CCOE / 印度
  • CSA / 美国和加拿大
  • FM / 美国和加拿大
  • TIIS / 日本
  • UKEX
防爆
  • 本质安全型“i”
  • 隔爆外壳“d”
  • 防粉尘点燃外壳“t”
食品/制药
  • 3A
  • EHEDG
  • FDA
  • 饮用水
  • EG1935/2004
船级社认证
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
溢出保护
  • WHG（德国水资源法）
  • VLAREM II
SIL 认证
  • SIL2
显示与操作
操作
  • PLICSCOM
  • PC，PACTware 和 DTM
  • HART 手操器
  • 软件（例如 AMS™，PDM）
  • 蓝牙
显示
  • 显示/操作模块 PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

产品目录

雷达

    • ZH
    • EN
    • DE
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • TR
下载

产品信息

VEGAPULS 6X

    • ZH
    • EN
    • US
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

产品数据表

VEGAPULS 6X

    • ZH
    • EN
    • US
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

操作说明书

VEGAPULS 6X

两线制：4 … 20 mA/HART

    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

简要使用说明书

VEGAPULS 6X

两线制：4 … 20 mA/HART

    • ZH
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • IT
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
下载

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

该产品的更多下载

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
显示仪表
控制器
无线通信
安全栅
浪涌保护器
设备组件
配件
备件
我们的建议

PLICSCOM

显示操作模块 PLICSCOM

测量值显示及操作模块，用于 plics® 仪表

产品细节

蓝牙 USB 适配器

Wireless adjustment of sensors and instruments via Bluetooth

产品细节

VEGADIS 81

罐旁显示仪/外接显示操作模块 VEGADIS 81

Remote measurement value indication and adjustment of plics® sensors

产品细节

VEGADIS 82

VEGADIS-82-digital-display-adjustment-unit-4-20mA

外接的测量值显示及仪表调试模块，用于 4 … 20 mA/HART 仪表

产品细节

VEGADIS 176

Abgesetzte Anzeige zum Einsatz in 4 … 20 mA-Stromschleife

产品细节

显示/操作模块 PLICSCOM 专用磁笔

PLICSCOM 磁笔

Magnetic pen for on-site adjustment

产品细节

VEGAMET 141

紧凑型控制显示器 VEGAMET 141

1 个 4 … 20 mA 仪表输入，1 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），防爆许可，隔离馈电，船舶许可，现场显示，旋钮/按键及智能手机操作

产品细节

VEGAMET 142

紧凑型控制显示器 VEGAMET 142

2 x 4 … 20 mA sensor inputs, 2 x 4 … 20 mA current outputs, 3 x operating relay, 1 x fail safe relay (instead of operating relay), Ex approval, separator, ship approval, on-site display, turn/push button and Smartphone operation

产品细节

VEGAMET 341

控制显示器 VEGAMET 341

1 个 4 … 20 mA 仪表输入，1 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），防爆许可，隔离馈电，船舶许可，现场显示，旋钮/按键及智能手机操作

产品细节

VEGAMET 342

嵌入式控制显示器 VEGAMET 342

2 个 4 … 20 mA 仪表输入，2 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），防爆许可，隔离馈电，船舶许可，现场显示，旋钮/按键及智能手机操作

产品细节

VEGAMET 841

控制显示器 VEGAMET 841

1 个 4 … 20 mA 仪表输入，1 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 842

控制显示器 VEGAMET 842

2 个 4 … 20 mA 仪表输入，2 个 4 … 20 mA 电流输出，3 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 861

控制显示器 VEGAMET 861

1 个 4 … 20 mA/HART 仪表输入，2 个数字输入，1 个 4 … 20 mA 电流输出，4 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 862

控制显示器 VEGAMET 862

2 个 4 … 20 mA/HART 仪表输入，4 个数字输入，3 个 4 … 20 mA 电流输出，6 个工作继电器，1 个故障报警继电器（取代一个工作继电器），现场显示，4 键及智能手机操作

产品细节

VEGAMET 624

控制显示器 VEGAMET 624

测量值显示和简单的调节控制功能以及测量值远程应答，用于4 ... 20 mA/HART传感器

产品细节

VEGAMET 625

控制显示器 VEGAMET 625

测量值显示和简单的调节控制功能以及测量值远程应答，用于2个HART传感器

产品细节

VEGAMET 391

控制显示器 VEGAMET 391，用于物位仪表

Measured value indication, simple control functions, remote enquiry of measured data. optimized for water/sewage water industry

产品细节

VEGATOR 141

4…20 mA 单信道控制器 VEGATOR 141

Transmission of 4 ... 20 mA signals for level signalling

产品细节

VEGATOR 142

4…20 mA 双信道控制器 VEGATOR 142

Transmission of 4 ... 20 mA signals for level signalling

产品细节

VEGASCAN 693

VEGASCAN693 控制器，用于多达 15 台 HART 仪表

用于多达 15 台 HART 仪表的测量值显示及远程访问

产品细节

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Measured data enquiry and remote parameter adjustment for a HART sensor

产品细节

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Single channel separator for 4 … 20 m/HART sensors

产品细节

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Double channel separator for 4 … 20 m/HART sensors

产品细节

VEGATRENN 151

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Single channel separator in two-wire technology for 4 … 20 mA sensors

产品细节

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Double channel separator in two-wire technology for 4 … 20 mA sensors

产品细节

浪涌保护器 B 63-32

浪涌保护器 B63

Overvoltage protection for Profibus PA and Foundation Fieldbus circuits

产品细节

浪涌保护器 B 63-48

浪涌保护器 B63

Overvoltage protection for two-wire circuits

产品细节

浪涌保护器 B 62-30 W

两线制浪涌保护器 B 62-30 W 用于 Profibus PA 及 Foundation Fieldbus 回路

Overvoltage protection for Profibus PA and Foundation Fieldbus circuits

产品细节

浪涌保护器 B 62-36 G

浪涌保护器 B 62-36 G 用于 4 … 20 mA 回路的供电及信号线路

Overvoltage protection for two-wire circuits

产品细节

VEGACONNECT

VEGACONNECT 转接器

Interface adapter between PC and VEGA instruments

产品细节

VEGABOX 03

气压平衡接线盒

气压平衡接线盒，带通气过滤元件

产品细节

Profibus PA/DP 分段耦合器

Profibus PA/DP 分段耦合器

Simple segment coupler for up to 93.75 kbit/s DP-side

产品细节

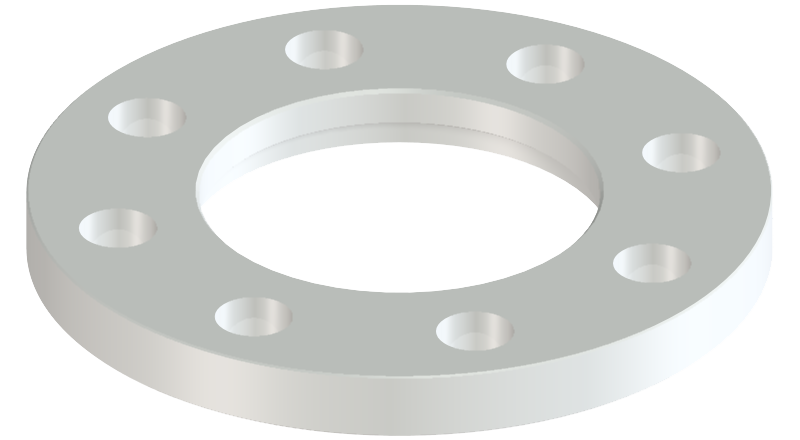

适配法兰，适用于 VEGAPULS 6X/61/67/69/64
